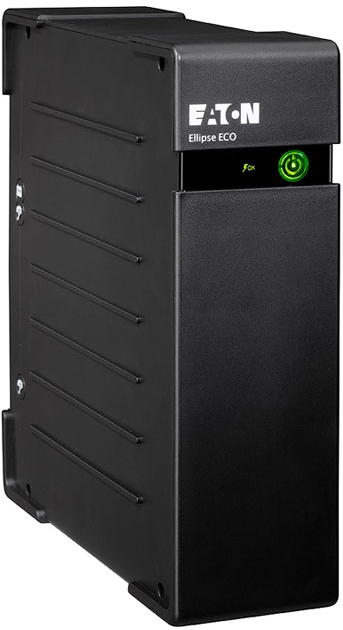

Источник бесперебойного питания Eaton Ellipse ECO 650 DIN USB EL650USBDIN в Волгограде
Характеристики
Основные характеристики
- Тип ИБП Принцип работы ИБП по степени защиты нагрузки от сбоев сети, например двойного преобразования (on-line), линейно-интерактивный (line-interactive), резервный (off-line)
- резервный (off-line)
- Способ установки
- напольный
- Конфигурация
- башня
- Архитектура
- моноблочный
- Серия
- Ellipse ECO
- Артикул
- EL650USBDIN
Параметры выхода
- Полная выходная мощность Полная мощность устройства, включающая активную и реактивную составляющие. Она показывает, сколько энергии оборудование может подать на нагрузку, включая реактивную составляющую генерируемую нагрузкой. Примеры значений: 0,5–1,5 кВА — маломощные офисные и бытовые приборы 2–15 кВА — серверные и промышленные системы среднего размера 20 кВА и более — крупные промышленные установки и модульные комплексы
- 0.65 кВА
- Активная выходная мощность Максимальная активная мощность, которую устройство может отдавать на подключённые нагрузки без перегрузки. Важно для правильного расчёта подключаемого оборудования. Примеры значений: 0,3–1 кВт — маломощные офисные и бытовые приборы 2–10 кВт — серверные и промышленные системы среднего размера 10 кВт и более — крупные промышленные установки и модульные комплексы
- 0.4 кВт
- Выходной коэффициент мощности Соотношение активной мощности, которую устройство может отдавать на нагрузку, к полной мощности. Показывает, насколько эффективно ИБП или другое оборудование использует подаваемую энергию. Чем выше данный коэффициент, тем большую активную мощность ИБП может подавать на нагрузку. Примеры значений: 0,6–0,7 — стандартные офисные и бытовые устройства 0,8–0,9 — серверные и промышленные модели средней мощности 1,0 — высокоэффективные промышленные и модульные системы
- 0.62
- Число фаз (выход) Указывает тип выходного электропитания устройства (однофазное или трёхфазное) и определяет совместимость с подключаемым оборудованием и электрической сетью
- 1
- Форма выходного сигнала Тип формы напряжения на выходе ИБП, определяющий совместимость с оборудованием, например чистая синусоида, аппроксимированная синусоида
- прямоугольная (меандровая) форма
- Выходное номинальное напряжение Напряжение, которое устройство подаёт на подключённые приборы. Важно, чтобы оборудование работало стабильно и безопасно.Примеры значений:220 В — обычная бытовая и офисная техника230–240 В — промышленные и международные сети110 В — для некоторых стран и специальных устройств
- 230|220|230|240 В
Параметры входа
- Число фаз (вход) Количество фаз переменного тока, подаваемого на устройство. Эта характеристика важна для правильного подключения к сети и стабильной работы оборудования. Примеры значений: 1 фаза — бытовые и офисные приборы, небольшие устройства 3 фазы — промышленные и серверные системы средней и большой мощности 1/3 фазы (поддержка обеих схем) — универсальные модели для разных сетей
- 1
- Номинальное входное напряжение
- 230 В
- Минимально допустимое входное напряжение
- 161 В
- Максимально допустимое входное напряжение
- 284 В
- Входное напряжение (детально) Минимальное и максимальное напряжение сети, при котором ИБП может стабильно работать и корректно заряжать батареи (ИБП не переходит в режим работы от АКБ). Эта характеристика показывает, насколько ИБП устойчив к колебаниям входного напряжения. Чем шире это диапазон тем реже ИБП будет переключаться на работу от АКБ при колебаниях напряжения на входе и использовать ресурс батарей.мПримеры значений:160–286 В, 170–300 В — офисные и серверные ИБП220–415 В — промышленные и высокомощные модели
- 184–264 (созможностью регулироки до 161–284)
- Минимальная входная частота Наименьшая частота переменного тока сети, при которой устройство может нормально работать без сбоев и перехода на работу в режиме АКБ. Эта характеристика важна для стабильной работы оборудования при колебаниях сетевой частоты.Примеры значений:45 Гц, 47 Гц, 48 Гц — стандарт для офисных и бытовых приборов40 Гц — расширенный диапазон для промышленного оборудования
- 50 Гц
- Максимальная входная частота Наибольшая частота переменного тока сети, при которой устройство может нормально работать без сбоев и перехода в режим АКБ. Эта характеристика важна для стабильной работы оборудования при колебаниях сетевой частоты.Примеры значений:50 Гц, 60 Гц — стандартные сети для большинства офисных и бытовых приборов65 Гц, 70 Гц — расширенный диапазон для промышленного оборудования
- 60 Гц
- Фильтрация помех Встроенные фильтры уменьшают шумы и радиопомехи в сети, обеспечивая стабильную работу подключённой техники
- нет
Параметры АКБ
- Наличие встроенных аккумуляторов
- есть
- Возможность замены батарей Опция, позволяющая заменять аккумуляторы в ИБП при их износе или окончании ресурса, чтобы продлить срок службы устройства без покупки нового ИБП. Примеры значений: Да — аккумуляторы можно заменить вручную Нет — батареи встроенные и не подлежат замене
- есть
- Горячая замена батарей Возможность менять аккумуляторы в ИБП без отключения устройства и подключённого оборудования, чтобы работа оборудования не прерывалась. Примеры значений: Да — батареи можно заменить «на ходу», ИБП продолжает питать нагрузку Нет — перед заменой аккумуляторов ИБП нужно отключать
- нет
- Подключение доп. встроенных батарей
- нет
- Подключение внешних АКБ
- нет
- Возможность подключения внешних кабинетов Возможность подключения внешних батарейных шкафов или батарейных модулей. Показывает, можно ли расширить энергоёмкость системы. Рекомендуется 1–2 шкафа — малые и офисные ИБП 3–5 шкафов — серверные и промышленные системы среднего размера. 6 и более шкафов — крупные модульные и промышленные установки
- нет
- Кол-во встроенных АКБ Общее количество аккумуляторных батарей, которые уже встроены в устройство. От этого зависит, сколько энергии ИБП может сразу отдавать без подключения дополнительных батарей.Примеры значений:1–4 шт. — маломощные офисные и бытовые ИБП6–12 шт. — серверные и промышленные ИБП среднего размера20 шт. и более — крупные модульные и промышленные системы"
- 1 шт
- Кол-во линеек внутри ИБП Количество Линеек АКБ (последовательно соединенных в одну цепь АКБ), установленных внутри ИБП. Определяет общую внутреннюю ёмкость устройства и возможность замены отдельных модулей.Примеры значений:1–2 линейки — малые и офисные ИБП3–4 линейки — серверные и промышленные системы среднего размера5 и более линеек — крупные модульные и промышленные установки
- 1 шт
- Тип подключаемых АКБ Самым распространенным источником энергии в ИБП служит свинцово-кислотная АКБ (VRLA/GEL/AGM).Литиевые батареии обладают большей плотностью энергии, но требуют контроля за состоянием.Никель-кадмиевые батареи имеют более широкий диапазон температурной экспуатации.
- VRLA, Valve Regulated Lead Acid, 12В постоянного тока, Свинцово-кислотные с регулирующими клапанами, Герметичный, не нужнается в техническом обслуживании и не требует ремонта
- Емкость встроенных АКБ Количество и емкость (в Ампер-часах) встроенных в ИБП аккумуляторных батарей. Эта характеристика влияет на продолжительность работы ИБП при отключении сети.
- 7 Ач
Системные характеристики
- Наличие байпас
- нет
- Автоматический By-pass Режим автоматического переключения нагрузки напрямую на сеть при неисправности или перегрузке
- нет
- Ручной By-pass Возможность вручную переключить питание напрямую на нагрузку, обходя основное устройство. Используется для обслуживания, тестирования или ремонта оборудования без отключения подключённых приборов. Примеры значений: Да — есть ручное переключение на обходной путь Нет — устройство не поддерживает ручной By-pass, отключение нагрузки при обслуживании обязательно
- нет
- Холодный старт Возможность включения ИБП и подачи питания на нагрузку только от аккумуляторов при отсутствии входной сети.
- есть
- Автоматический перезапуск Позволяет ИБП автоматически включиться после полного разряда аккумуляторов, когда питание снова появляется, обеспечивая непрерывную работу оборудования
- есть
- Гальваническая развязка Функция ИБП, при которой входная и выходная цепи электрически изолированы друг от друга. Это предотвращает передачу помех, перенапряжений и токов утечки от сети к подключённому оборудованию, повышает безопасность эксплуатации и защищает чувствительную технику, обеспечивается встроенным одним или несколькими трансформаторами гальванической изоляции.
- нет
- Входная защита Встроенная система защиты ИБП от перегрузок, коротких замыканий и скачков напряжения в сети. Она предотвращает повреждение устройства и подключённой техники. Примеры значений: Предохранитель (F) Автоматический выключатель (MCB) Защита от перенапряжений
- Автоматический выключатель с возможностью повторного включения
- Тип входной розетки Разъём на ИБП для подключения к сети питания. Тип разъёма определяет, какие кабели и вилки можно использовать, и влияет на удобство подключения.Примеры значений:DIN — стандартная промышленная розеткаFrench — французский стандарт для бытового и офисного оборудованияIEC-320-C14 / IEC-320-C20 — стандартные разъёмы для серверных и офисных ИБПHardwired — прямая проводка без разъёма, подключение напрямую к сети
- IEC-320-C14
- Количество выходных разъемов питания Указывает, сколько устройств можно подключить к ИБП одновременно. Чем больше разъёмов, тем больше оборудования можно запитать. Для систем большой мощности на выходе как правило установлен только один разъем в виде силовых шин или клеммной колодки. Дальнейшее распределение энергии в таких случаях осуществляется с помощью внешних панелей распределения питания.
- 4 шт
- Тип выходных разъемов Типы разъёмов, используемых для подключения оборудования. Розетки для подключения нагрузки применяются в маломощных устройствах. В ИБП большой мощности используются клеммные колодки.
- (3) Schuko, (1) Schuko surge only
- Совместная работа с генератором Позволяет использовать ИБП вместе с бензиновым или дизельным генератором без сбоев, поддерживая стабильное питание нагрузки. Данная функция, как правило, включает в себя возможность снижения потребляемой от генератора мощности (например, путем отключения заряда АКБ), а также возможность плавного наброса нагрузки на генератор при включении ИБП или при переключении ИБП из режима АКБ в нормальный (работа от входной сети/генератора) режим.
- нет
- Защита от перегрузки по входу
- есть
- Защита от перегрузки по выходу Наличие встроенной защиты, отключающей или ограничивающей нагрузку при превышении допустимой мощности, например автоматическое отключение
- есть
- Защита от короткого замыкания Автоматически отключает питание при возникновении короткого замыкания на выходе. Предохраняет ИБП, подключённое оборудование и проводку от повреждений, перегрева и риска возгорания. После устранения КЗ ИБП может вернуться в нормальный режим
- есть
- Защита от высоковольтных импульсов Защищает ИБП и подключённую технику от резких скачков напряжения в сети, например от грозы или выбросов
- нет
- Выход SCHUKO
- есть
- Количество выходов SCHUKO
- 4 шт
Опции/Интерфейсы
- ЖК-дисплей Наличие жидкокристаллического экрана для отображения параметров и настройки ИБП, например напряжение, нагрузка, уровень заряда
- нет
- Smart Slot Это специальный расширяемый слот в ИБП, предназначенный для установки дополнительных карт и модулей. Через него можно добавить функции удалённого мониторинга, интеграцию с SNMP-системами, модемную связь или другие интерфейсы. Это позволяет гибко расширять возможности ИБП без замены всего устройства. Удалённо управлять ИБП невозможно!
- нет
- Поддержка SNMP Возможность контролировать ИБП через протокол SNMP. Позволяет получать данные о нагрузке, батареях и авариях дистанционно. Удалённо управлять ИБП невозможно!
- нет
- Интерфейс USB Порт на ИБП для подключения к компьютеру или серверу, позволяющий отслеживать состояние ИБП, управлять питанием и получать уведомления о сбоях. Примеры значений: Да — порт USB есть, поддерживается управление и мониторинг Нет — USB отсутствует, управление только вручную или через другие интерфейсы
- есть
- Ethernet Сетевой порт на ИБП для подключения к локальной сети или интернету. Позволяет удалённо мониторить работу ИБП, управлять режимами работы, получать уведомления о событиях и интегрировать устройство в систему мониторинга ЦОД или офиса
- нет
- RS232 Последовательный порт для подключения к ПК и мониторинга параметров
- нет
- EPO Emergency Power Off — аварийное отключение питания с внешнего сигнала (кнопки экстренного выключения). Используется для мгновенного обесточивания всех подключённых устройств при опасной ситуации
- нет
- RJ45/RJ11 Сетевые и телефонные разъёмы для подключения к локальной сети или телефонной линии. Защищают линии от перенапряжений
- есть
- Защита локальной сети Функция ИБП, которая защищает подключённые устройства и сетевое оборудование от перепадов напряжения, перенапряжений и помех в локальной сети.
- есть
- Защита телефонной линии Предохраняет телефонные и модемные линии от перенапряжений и скачков, предотвращая повреждение подключённого оборудования
- есть
- Светодиодные индикаторы Наличие LED-индикации для отображения состояния работы, нагрузки и аварий, например индикаторы сети, АКБ и перегрузки
- есть
- Светодиодные индикаторы (детально)
- 1
Корпус
- Цвет ИБП Оттенок корпуса устройства, который может быть важен для внешнего вида помещения или соответствия дизайну серверной, офиса или домашнего кабинета. Цвет не влияет на работу ИБП, но помогает выбрать устройство под интерьер и визуальные предпочтения
- черный
Стандарты
- Безопасность
- CB|IEC 60 950-1|IEC 62 040-1
- ЭМС
- IEC 62 040-2
- Сертификация CE
- есть
Массо-габаритные характеристики
- Ширина
- 81 мм
- Глубина
- 235 мм
- Высота
- 263 мм
- Масса
- 4.8 кг
- Масса без батарей Масса ИБП без учёта встроенных аккумуляторов. Этот показатель важен для транспортировки, установки и крепления устройства.Примеры значений:5–15 кг — компактные офисные модели20–50 кг — серверные и промышленные ИБП среднего размера50–100 кг и более — большие модульные системы
- 3.6 кг
Производитель
- Страна
- Финляндия
- Гарантия Срок гарантийного обслуживания от производителя
- 24 мес
- Гарантия (детально)
- включая батареи
Особенности
Особенности ИБП Eaton Ellipse ECO 650 DIN USB
Eaton Ellipse ECO 650 DIN USB представляет собой энергоэффективную защиту для компьютеров и рабочих станций. Он обеспечивает не только резервное питание от батарей при пропадании сети, но и эффективную защиту от повреждений, вызванных скачками напряжения. Соответствующий стандарту IEC 61643-1 по уровню защиты нагрузки от скачков напряжения, этот бесперебойник также защищает информационные соединения, такие как Ethernet, Интернет и телефонные линии. Благодаря эффективному схемотехническому дизайну Eaton Ellipse ECO 650 DIN USB помогает вам сэкономить до 25% электроэнергии.
Простота интеграции и установки
- Eaton Ellipse ECO 650 DIN USB имеет четыре розетки для легкого подключения любого компьютерного оборудования и периферийных устройств.
- Сверхплоская конструкция с размерами 81x235x263 мм облегчает установку в любом месте: возможно вертикальное расположение ИБП, горизонтальное (например, под монитором), установка в 19” стойку (с опциональным комплектом 2U) и настенный монтаж (с опциональным крепежным комплектом).
Полное душевное спокойствие
- Периодическое тестирование батареи обеспечивает своевременное оповещение о необходимости ее замены.
- Сменные батареи способствуют увеличению срока службы ИБП.
- Кнопочный выключатель позволяет легко восстановить питание после перегрузки или короткого замыкания.
Схема устройства Eaton Ellipse ECO 650 DIN USB
- 1 Розетки с резервным питанием от батарей и защитой от скачков напряжения (3 шт), розетка только с защитой от скачков напряжения (1шт)
- 1a Розетка EcoControl (1 шт, только у моделей USB)
- 2 Защита Tel/Internet и Ethernet
- 3 Порт USB (модели USB)
- 4 Сменные батареи
- 5 Кнопка сброса (автоматического выключателя)
Топологическая схема ИБП Ellipse ECO 650 DIN USB
В Eaton Ellipse ECO 650 DIN USB используется топология пассивного резерва (offline).Она лучше всего подходит для защиты ПК от пропадания питания, а также провалов и всплесков напряжения. В нормальном режиме работы ИБП питает нагрузку от сети, при этом входное напряжение фильтруется, но не регулируется. Батареи заряжаются от сети. В случае прекращения питания или выхода его характеристик за допустимые пределы, бесперебойник мощностью 0.4 кВт обеспечивает питание нагрузки от батареи. Данная топология экономична и обеспечивает достаточную защиту для офисных приложений. Топология пассивного резерва будет непригодна в тех случаях, когда сеть выдает питание низкого качества (например, на промышленных объектах), или в сети часто происходят сбои.
